E-learning sans internet ou presque

Retour d'expérience sur la conception de la progressive web app de Chalkboard Education

  1. Le contexte
  2. Application native
  3. Progressive Web App
    1. React et Redux ♥️
    2. Démo
    3. UI/UX inspirées des applications natives
    4. Mobile-first et Offline-first
    5. API GraphQL ♥️
    6. Service worker
    7. Le SMS pour transporter de la donnée à la place d'Internet
    8. Poids de la PWA
    9. Audit
  4. Back office et API avec Symfony ♥️
    1. Back office
    2. GraphQL et Symfony
  5. Conclusion

Le contexte

Dans certains pays africains, le nombre de places disponibles à l'université est très limité. Par conséquent de nombreux étudiants n'ont pas accès à l'université. La startup Chalkboard Education implantée au Ghana et en Côte d'Ivoire a pour but de résoudre ce problème en diffusant les cours d'universités via les téléphones mobiles. Les étudiant•e•s africains n'ont certes pas forcément le dernier modèle de smartphone ni une connexion Internet fiable mais cela est suffisant pour accéder à la connaissance.

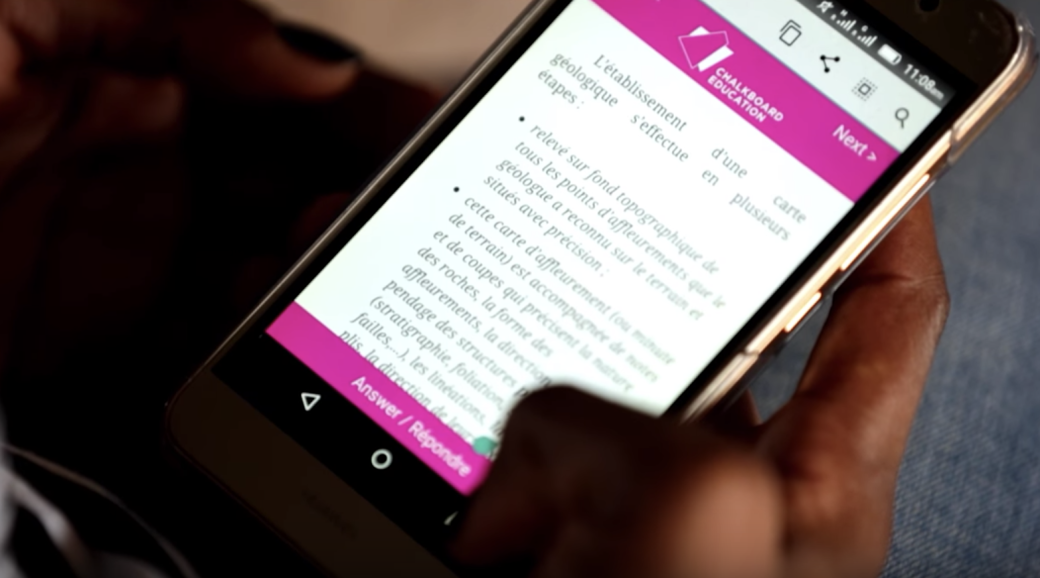

Reportage de France 24 à propos de Chalkboard Education :

Application native

Elao accompagne Chalkboard Education depuis 2015 sur la conception de son produit. Une première preuve de concept a été réalisée en React Native avec pour résultat une application Android déployée sur Google Play Store à destination de plusieurs centaines d'étudiant•e•s de l'University Of Ghana.

React native app

Progressive Web App

Avec l'émergence des Progressive Web Apps, nous avons conseillé Chalkboard Education de revenir au web pour plusieurs raisons :

  • Le public visé est majoritairement sur Android, OS pour lequel actuellement les navigateurs supportent le mieux le Service Worker et le Web App Manifest, éléments clés du concept de Progressive Web App.
  • Avec une application web, la couverture des appareils ciblés est beaucoup plus large.
  • Le coût du développement est moins important que le développement d'applications natives pour Android et iOS.
  • Le poids d'une web app est beaucoup moins important qu'une application native ce qui est un avantage pour des populations ayant un accès limité à Internet.
  • La fréquence de mise à jour est plus simple et ne dépend pas de la bonne volonté des stores d'applications.

En quoi Chalkboard Education est une Progressive Web App ?

  • Le front déclare un manifeste d'une application web permettant d'installer Chalkboard Education sur l'écran d'accueil du smartphone ou tablette.
  • Utilisation hors-ligne de l'application : tous les contenus sont pré-chargés et mis en cache permettant la consulation des cours par les étudiant•e•s sans Internet.

React et Redux ♥️

Il était évident pour nous que l'application front devrait être autonome et mise en cache navigateur. Nous avons fait le choix de React, avec du routing géré par react-router et des états gérés par Redux.

Démo

L'étudiant•e reçoit son accès par SMS contenant un lien permettant de l'identifier. A l'ouverture de l'application, le contenu des cours est préchargé. La progression du chargement est affichée en haut de l'interface :

UI/UX inspirées des applications natives

Pour l'UI de l'application, nous avons utilisé Material UI, un ensemble de composants React qui implémente les bonnes pratiques Material Design édictées par Google.

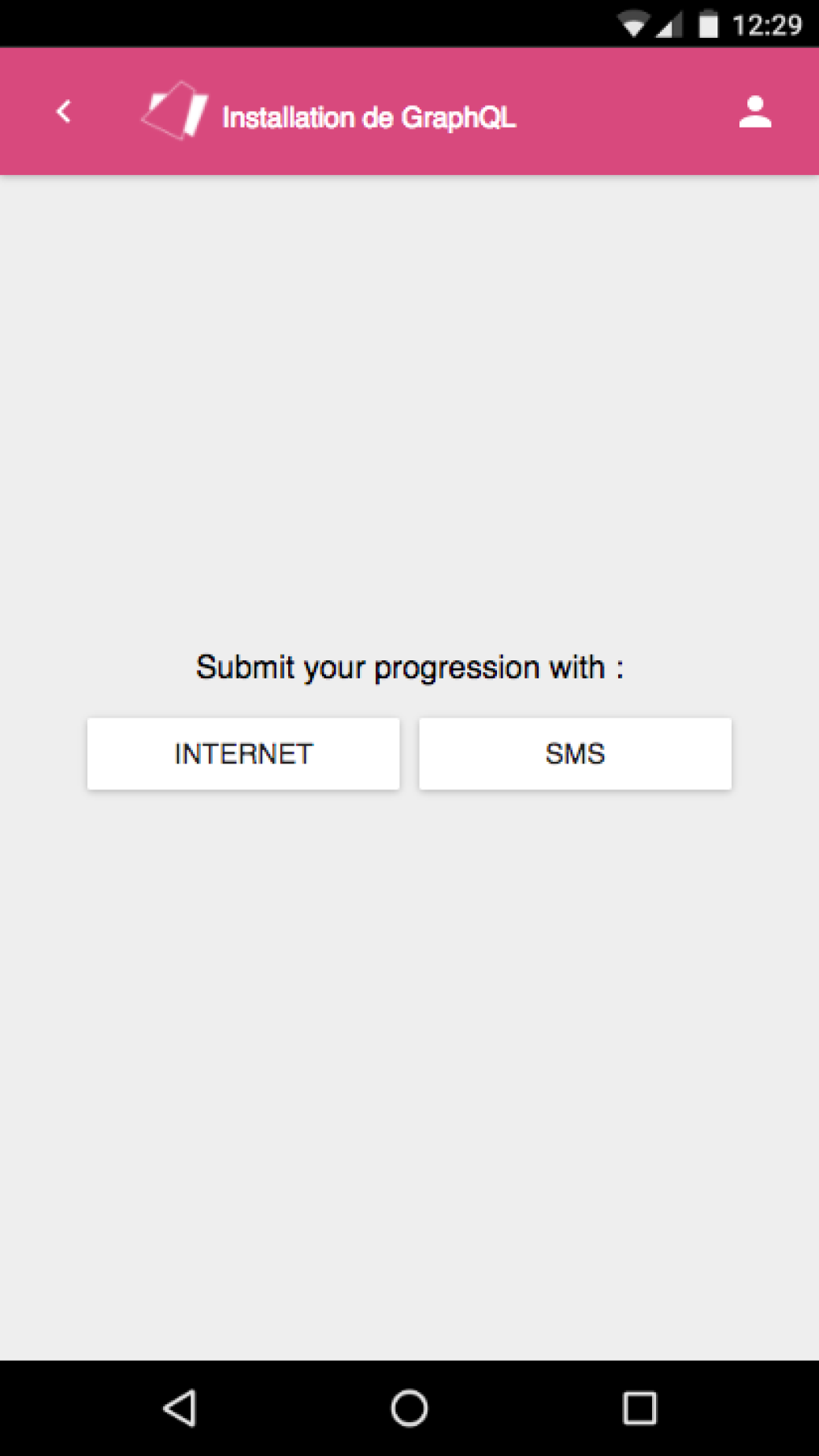

Submit progression

Nous avons également travaillé l'UX pour mobile afin de s'approcher de l'UX des applications natives. Pour cela, nous nous sommes inspirés d'applications existantes et nous nous sommes fixé quelques règles :

  • Barre de navigation fixée en haut.
  • Éviter les formulaires : un formulaire avec deux champs radio a été remplacé par deux boutons par exemple.
  • Centrer à l'écran les actions à faire par l'utilisateur.
  • Ecran simple avec une seule action à faire:
    • choisir un cours dans une liste,
    • lire un cours et passer à la suite
    • valider sa progression en choisissant parmi SMS ou Internet...

Le développement était testé sur un ancien smartphone Android avec une ancienne version de Chrome afin de se mettre quasi en conditions réelles.

Mobile-first et Offline-first

L'application web de Chalkboard Education a été conçue à la fois pour un usage en Mobile-first et un usage en Offline-first.

L'étudiant•e avec son téléphone connecté à un hotspot wifi télécharge les contenus, cours et images à la première connexion.

Les contenus sont stockés de différentes manières dans le navigateur de l'étudiant•e:

L'étudiant•e peut ainsi consulter les cours hors connexions.

Une vérification de mise à jour est faite toutes les 24h si l'utilisateur a une connexion internet. Il est indiqué le nombre de Ko à télécharger pour chaque mise à jour.

Redux Persist permet de persister le store Redux en LocalStorage et de réhydrater le store dès lors que la page web est rechargée :

// store.js
import ApolloClient, { createNetworkInterface } from 'apollo-client';
import { applyMiddleware, compose, createStore } from 'redux';
import { autoRehydrate } from 'redux-persist';

import appReducer from '../reducers';
import defaultState from './defaultState';

const store = createStore(
  appReducer,
  defaultState,
  compose(
    applyMiddleware(whateverMiddleware),
    autoRehydrate() // redux persist auto rehydrate the store
  )
);

const networkInterface = createNetworkInterface({
  uri: 'https://api.chalkboard.education'
});

#protips : pour gérer l'accès à des contenus avec du routing et à la fois que ces contenus soient disponibles hors-ligne sans que l'url ait été visitée au préalable, il est quasi indispensable d'utiliser des urls avec un hash (/#/whatever) et le HashRouter de React Router fait le boulot.

API GraphQL ♥️

Nous avons choisi d'implémenter une API GraphQL au lieu de REST :

  • pour minimiser le nombre de requêtes HTTP,
  • laisser le front choisir les contenus qu'il souhaite utiliser,
  • parce que GraphQL c'est quand même bien cool.

Par exemple dans la requête suivante le front demande à la fois :

  • un currentDate (une date serveur),
  • la liste des courses (ses folders, les sessions des folders, les files des sessions),
  • et le user courant.
// src/graphql/query/CoursesQuery.js
import gql from 'graphql-tag';

export default gql`
  {
    currentDate
    user {
      uuid
      firstName
      lastName
      country
      phoneNumber
      locale
    }
    courses {
      uuid
      title
      updatedAt
      folders {
        uuid
        title
        updatedAt
        sessions {
          uuid
          title
          updatedAt
          files {
            url
            updatedAt
          }
        }
      }
    }
  }
`;

Nous avons utilisé le très bon client GraphQL Apollo client. Il existe aussi une implémentation Apollo pour React mais nous ne l'avons pas utilisée étant donné que notre application n'est pas API-centric : toutes les data sont récupérées à la première connexion puis à la mise à jour.

Et pour l'identification de l'étudiant•e, on passe le token user dans l'entête HTTP Authorization de cette façon :

// store.js
import ApolloClient, { createNetworkInterface } from 'apollo-client';

// ...

const GraphqlClient = new ApolloClient({ networkInterface });

networkInterface.use([
  {
    applyMiddleware(req, next) {
      // Create the header object if needed
      if (!req.options.headers) {
        req.options.headers = {};
      }

      const userToken = store.getState().currentUser.token;

      req.options.headers.authorization = userToken
        ? `Bearer ${userToken}`
        : null;

      next();
    }
  }
]);

Service worker

Create React App permet facilement de bootstraper un front avec React et un service worker qui pré charge en cache les assets de l'application (index.html, javascript et css).

Pour mettre en cache les urls chargées au runtime il faut surcharger la configuration du builder du Service Worker avec sw-precache. On a ajouté une commande "generate-sw" dans notre fichier package.json :

{
  "name": "ChalkboardEducationV2ReactFront",
  "private": true,
  "dependencies": {
    ...
  },
  "devDependencies": {
    ...,
    "sw-precache": "^5.2.0"
  },
  "scripts": {
    "start": "react-scripts start",
    "build": "react-scripts build && yarn run generate-sw",
    "generate-sw": "sw-precache --root='build/' --config config/sw-precache-config.js",
    "test": "react-scripts test --env=jsdom"
  }
}

Configuration pour sw-precache pour gérer le runtime caching des images :

// config/sw-precache-config.js
module.exports = {
  staticFileGlobs: [
    'build/**/*.js',
    'build/**/*.css',
    'build/index.html'
  ],
  runtimeCaching: [{
    urlPattern: /\.*\.(?:svg|jpg|gif|png)/g,
    handler: 'cacheFirst'
  }]
};

Le SMS pour transporter de la donnée à la place d'Internet

Sur Chalkboard Education, l'étudiant•e doit valider sa progression. Pour cela il lui est laissé le choix d'utiliser internet ou... le SMS.

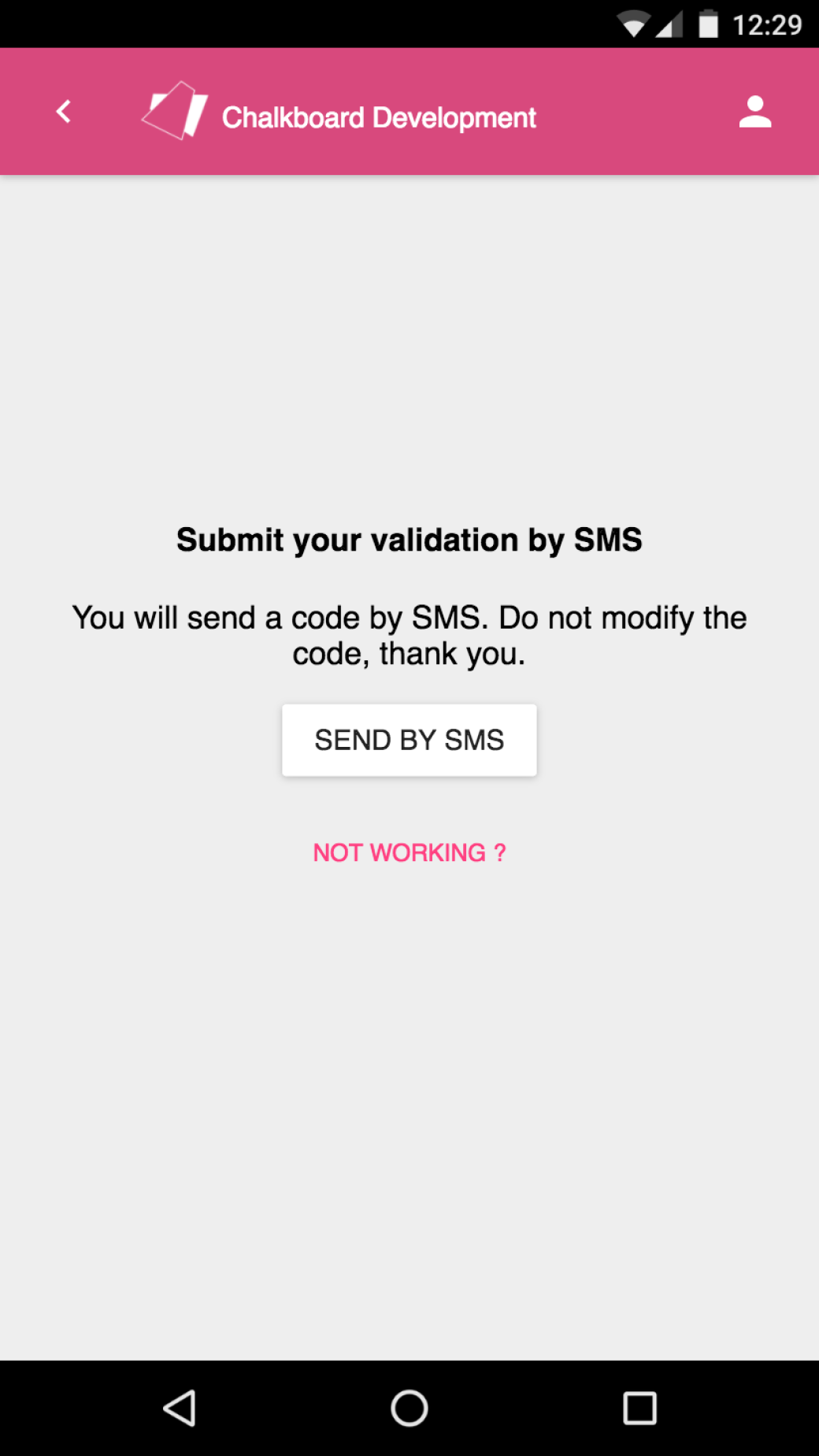

Submit validation by SMS

Un code est généré par l'application web. Ce code est envoyé par SMS par l'étudiant•e à un numéro donné.

A noter que pour déclencher la rédaction d'un SMS sous Android, il est possible d'utiliser un lien HTML avec le scheme sms:

<a href="sms:+63344556677?body=Message">Send SMS</a>

Le back-office reçoit le code, identifie l'étudiant•e et la session concernée. Un SMS contenant un lien + code lui est envoyé en retour. L'étudiant•e clique sur le lien reçu, même hors-ligne, l'application web décode le code reçu et valide la session. L'étudiant•e peut ainsi valider la session courante et passer à la session suivante.

Poids de la PWA

Lorsqu'on a pour projet de réaliser une progressice web app, il est important de surveiller le poids des fichiers css et javascript buildés. Sur ce projet, nous avons essayé d'avoir le minimum de dépendances.

$ yarn build

276.43 KB (+142 B)  build/static/js/main.8502d0fb.js
  587 B (+11 B)       build/static/css/main.7edcdc8b.css

L'application front pèse ainsi moins de 300 Ko !

Audit

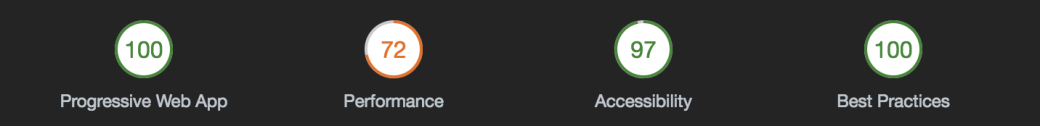

Le panel Audit de Chrome indique qu'on est plutôt pas mal :

Audit

Back office et API avec Symfony ♥️

Chalkboard Education a besoin d'un back-office d'administration permettant de :

  • gérer les étudiant•e•s (créer, importer),
  • saisir les contenus des cours,
  • assigner des cours aux étudiant•e•s,
  • envoyer un SMS contenant l'url d'accès à un.e étudiant•e,
  • voir la progression des étudiant•e•s pour chaque cours.

Le back-office permet aussi de traiter automatiquement des SMS reçu contenant des codes de validation de session et d'envoyer à l'étudiant•e un SMS en retour contenant un lien d'activation.

Etant donné que l'on connait bien Symfony, c'était la solution idéale pour rapidement bootstraper le back office d'administration et l'API.

Toutes nos classes métiers et tous les controllers Symfony sont testés unitairement par Phpunit. Des scénarios Behat permettent de couvrir également la quasi-totalité des fonctionnalités du Back-Office.

Back office

Pour tous nos controllers, nous nous sommes inspirés du pattern Action-Domain-Response (ADR) avec les Invokable Controllers.

Cela a beaucoup d'avantages :

  • Une classe controller = une action.
  • Peu de ligne de code dans un controller : Keep It Simple Stupid.
  • Cela pousse à découpler le code, et toute logique hors controller est déportée dans des services du domaine.
  • Une classe de controller est ainsi facilement testable unitairement.

Exemple de "nouveau" controller :

<?php

namespace App\Ui\Admin\Action\Course;

use App\Application\Adapter\CommandBusInterface;
use App\Application\Command\Course\AssignUser;
use App\Domain\Model\Course;
use App\Ui\Admin\Form\Type\Course\AssignUserType;
use Symfony\Bundle\FrameworkBundle\Templating\EngineInterface;
use Symfony\Component\Form\FormFactoryInterface;
use Symfony\Component\HttpFoundation\RedirectResponse;
use Symfony\Component\HttpFoundation\Request;
use Symfony\Component\HttpFoundation\Response;
use Symfony\Component\HttpFoundation\Session\Flash\FlashBagInterface;
use Symfony\Component\Routing\RouterInterface;

class AssignUserAction
{
    /** @var EngineInterface */
    private $engine;

    /** @var CommandBusInterface */
    private $commandBus;

    /** @var FormFactoryInterface */
    private $formFactory;

    /** @var RouterInterface */
    private $router;

    /** @var FlashBagInterface */
    private $flashBag;

    public function __construct(
        EngineInterface $engine,
        CommandBusInterface $commandBus,
        FormFactoryInterface $formFactory,
        RouterInterface $router,
        FlashBagInterface $flashBag
    ) {
        $this->engine = $engine;
        $this->commandBus = $commandBus;
        $this->formFactory = $formFactory;
        $this->router = $router;
        $this->flashBag = $flashBag;
    }

    public function __invoke(Request $request, Course $course): Response
    {
        $assign = new AssignUser($course);
        $form = $this->formFactory->create(AssignUserType::class, $assign, []);

        if ($form->handleRequest($request)->isSubmitted() && $form->isValid()) {
            $this->commandBus->handle($assign);
            $this->flashBag->add('success', 'flash.admin.course.assign_user.success');

            return new RedirectResponse($this->router->generate('admin_course_list'));
        }

        return $this->engine->renderResponse('Admin/Course/assign_users.html.twig', [
            'form' => $form->createView(),
            'course' => $course,
        ]);
    }
}

Nous avons utilisé l'autowiring des services qui rend beaucoup plus simple la gestion des dépendances:

services:
    _defaults:
        # automatically injects dependencies in services
        autowire: true
        # automatically registers your services as commands, event subscribers, etc.
        autoconfigure: true

    # example:
    App\Ui\Admin\Action\Course\AssignUserAction:
        autowire: true

GraphQL et Symfony

Pour concevoir un serveur d'API GraphQL, nous avons utilisé le bundle Symfony overblog/GraphQLBundle lui-même utilisant l'implémentation en PHP de webonyx/graphql-php.

Déclaration d'un schéma d'un cours :

Course:
    type: object
    config:
        description: "A course"
        fields:
            uuid:
                type: "String!"
                description: "The uuid of the course."
            title:
                type: "String!"
                description: "The title of the course."
            updatedAt:
                type: "DateTime!"
                description: "The last update date of the course in format 2017-01-15 10:00"
            folders:
                type: "[Folder]"

Déclaration d'un resolver d'un cours :

services:
    App\Infrastructure\GraphQL\Resolver\CourseResolver:
        autowire: true
        tags:
            - { name: overblog_graphql.resolver, alias: "courses", method: "resolveCourses" }

Nous avions des besoins assez simples. La mise en place d'un serveur GraphQL n'est vraiment pas plus compliqué que REST.

Conclusion

Nous avons adoré travailler sur React / Redux / GraphQL, à réfléchir l'utilisation d'une application web en hors-ligne tout en faisant attention de bien penser l'UI/UX pour mobile.

Nous avons adoré travailler avec le pattern Action-Domain-Response pour des controllers Symfony sexy.

Et par dessus tout, nous avons adoré que notre travail permette à des étudiant•e•s d'accéder à la connaissance.

« J'espère qu'avec Chalkboard Education chacun aura accès à l'éducation dont il rêve et qu'à mon échelle, je vais faire progresser le monde. »

Adrien, cofondateur de Chalkboard Education
